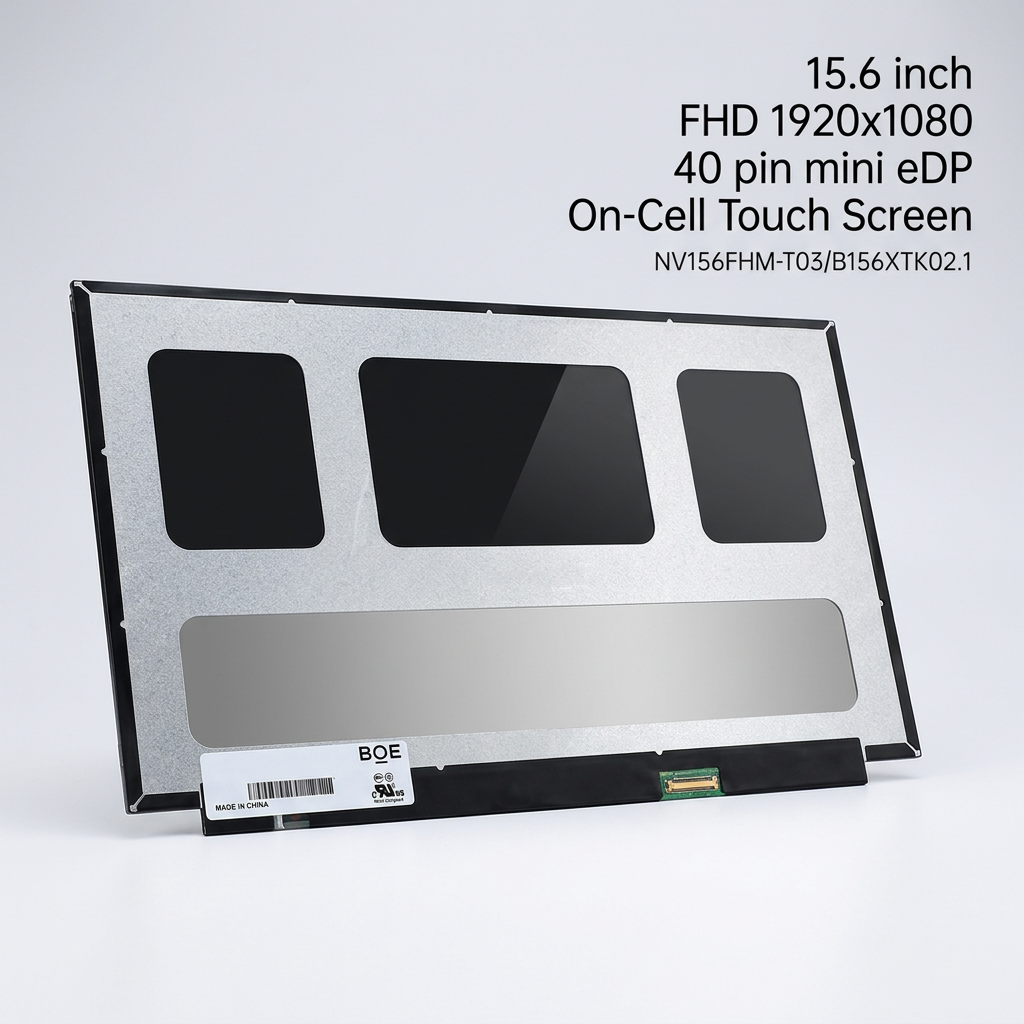

Màn hình laptop 15.6 inch cảm ứng 40pin chân mini eDP Slim không chân ốc - B156XTK02.1 / NV156FHM-T03

LCD 15.6" 40P chân nhỏ IPS cảm ứng - không chân ốc

Màn hình LCD 15.6" 40P chân nhỏ IPS cảm ứng (không chân ốc) là linh kiện thay thế cao cấp dành cho các dòng laptop hỗ trợ công nghệ cảm ứng mượt mà. Với kích thước tiêu chuẩn 15.6 inch, sản phẩm đáp ứng nhu cầu sửa chữa, thay mới màn hình bị nứt vỡ, sọc hoặc hỏng cảm ứng, giúp khôi phục trải nghiệm hiển thị sắc nét và tương tác trực quan trên thiết bị của bạn.

Sản phẩm sử dụng chuẩn kết nối 40pin chân mini eDP Slim hiện đại, thiết kế mỏng nhẹ không tích hợp chân ốc bắt vít trực tiếp, phù hợp cho các dòng máy đời mới tối ưu hóa về độ mỏng. Tùy theo nhu cầu sử dụng và cấu hình máy, người dùng có thể lựa chọn giữa hai phiên bản độ phân giải khác nhau để đảm bảo độ tương thích tốt nhất.

Model / thiết bị tương thích

• Tương thích với các mã màn hình: B156XTK02.1

• Các mã Panel màn hình tương đương (Manufacturer Part)

  • NT156WHM-T02 (phiên bản V8.0 hoặc tương đương)

  • Các revision phụ của hãng AU Optronics như B156XTK02.1 HW0A

  Các Part Number hãng Lenovo tương đương (Lenovo P/N)

  • 5D10T05360 / 5D10T05359 / 5D10R29527 / 5D41T05360

• Các dòng máy phổ biến tương thích (Model)

  • Lenovo IdeaPad 3 series (15.6 inch bản cảm ứng): 3-15IIL05, 3-15IML05, 3-15ITL05, 3-15ADA05

  •

• Tương thích với các mã màn hình: NV156FHM-T03 / B156HAK02.0 (AUO) / B156HAK02.2 (AUO) / NV156FHM-T00 (BOE) / NV156FHM-T01 (BOE) / NV156FHM-T07 V8.0 (BOE) / LP156WFC-SPD2 (LG) (Cần check đúng bản có On-Cell Touch 40 pin)

2. Các mã Part hãng (FRU / OEM Part Number)

Mã màn hình này thường được các hãng như Lenovo đặt các mã quản lý linh kiện (Part Number) riêng:

• Lenovo FRU: 5D10R59145, 5D10R60839, 01YN126 (hoặc 0IYN126), 5D10W69931, 5D10W69930

3. Các dòng laptop phổ biến chạy mã màn hình này

Màn hình NV156FHM-T03 và các mã dùng chung phía trên được trang bị chủ yếu trên các dòng máy có tùy chọn cảm ứng sau:

• Lenovo IdeaPad: S340-15IWL, S340-15IIL, S340-15API, IdeaPad 5-15IIL05, 5-15ARE05, 5-15ITL05.

• Lenovo ThinkPad: T590, P53s, T15 Gen 1/Gen 2, T15p Gen 1/Gen 2, P15v Gen 1/Gen 2

• Ngoài ra còn tương thích với một số option màn hình cảm ứng On-cell 40 chân của Dell, HP, Acer, ASUS

• Các dòng laptop sử dụng màn hình kích thước 15.6 inch, chuẩn kết nối 40pin chân nhỏ (mini eDP Slim), thiết kế không chân ốc và có hỗ trợ cảm ứng.

Thông số kỹ thuật

Lưu ý khi chọn hoặc thay thế

Khi lựa chọn sản phẩm để thay thế, quý khách hàng cần lưu ý đối chiếu kỹ các thông số kỹ thuật sau để đảm bảo khả năng tương thích hoàn toàn:

• Chuẩn kết nối: Phải chính xác là loại 40pin chân nhỏ (mini eDP Slim). Các dòng màn hình 40pin thường hoặc 30pin sẽ không lắp vừa.

• Kiểu dáng vật lý: Màn hình thuộc loại Slim không có tai bắt ốc (không chân ốc). Cần kiểm tra kỹ cấu trúc bẹ viền và khung xương của máy trước khi lắp đặt.

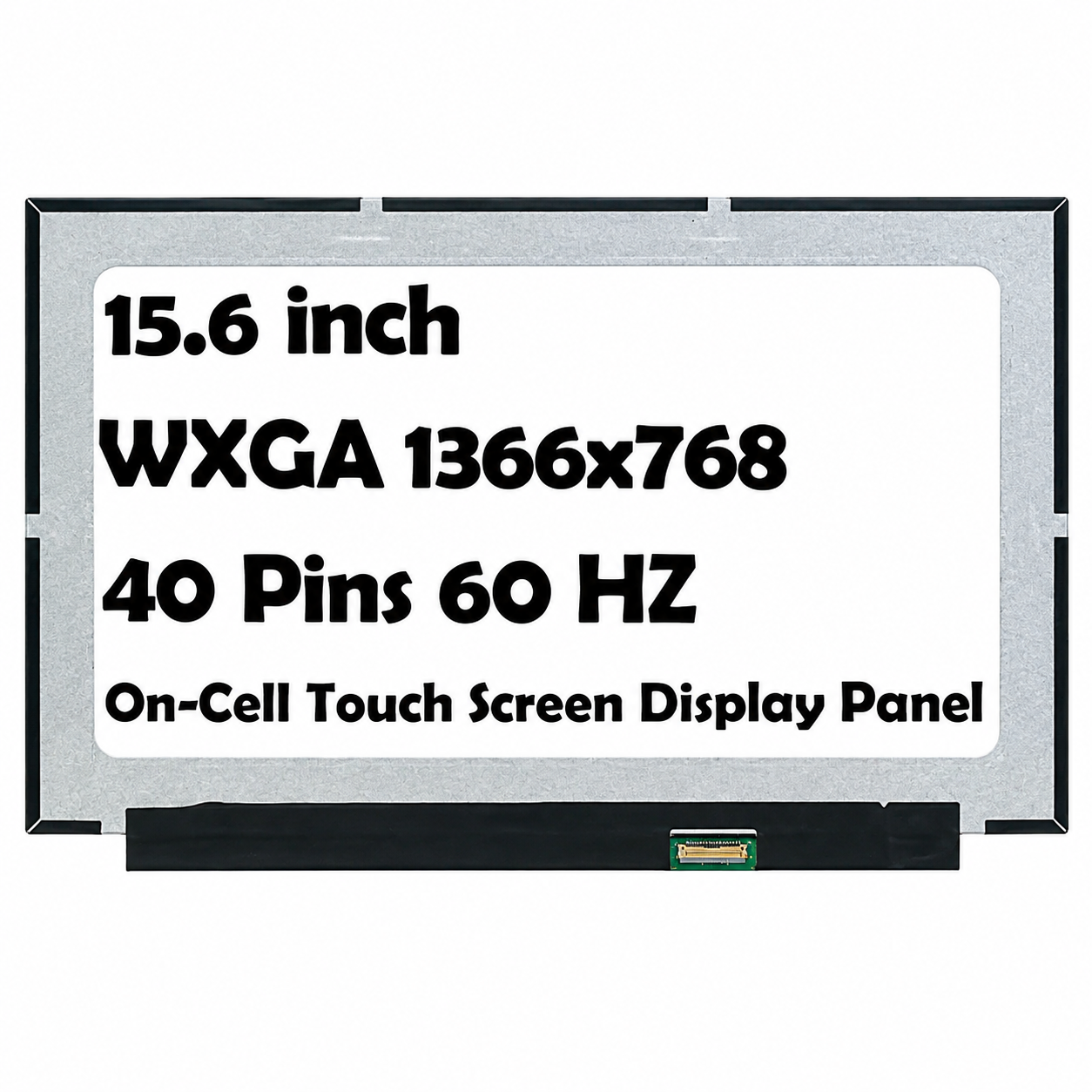

• Độ phân giải: Sản phẩm có hai biến thể độ phân giải là HD và FHD. Hãy chọn đúng phiên bản trùng khớp với thông số gốc của máy hoặc được bo mạch chủ của laptop hỗ trợ.
