Màn hình laptop 15.6 inch FHD IPS Full viền 40pin eDP Gaming - B156HAN08.4 / NV156FHM-NY0 / LQ156M1JW25 / NE156FHM-NZ3 /

LCD 15.6 inch 40P FHD IPS Full Viền

Màn hình LCD 15.6 inch 40P FHD IPS Full Viền là linh kiện thay thế cao cấp chuyên dụng cho các dòng laptop gaming và máy trạm hiệu năng cao. Với thiết kế viền mỏng hiện đại, sản phẩm mang lại không gian hiển thị rộng rãi, tối ưu trải nghiệm thị giác cho người dùng khi chơi game, thiết kế đồ họa hoặc xử lý các tác vụ đa phương tiện.

Sử dụng công nghệ tấm nền IPS tiên tiến, màn hình cung cấp góc nhìn rộng và màu sắc chân thực. Chuẩn kết nối eDP 40 chân (40pin) hỗ trợ băng thông lớn, đáp ứng hoàn hảo cho các phiên bản có tần số quét cực cao, giúp tái hiện mượt mà mọi chuyển động nhanh mà không bị giật xé hình.

Model / thiết bị tương thích

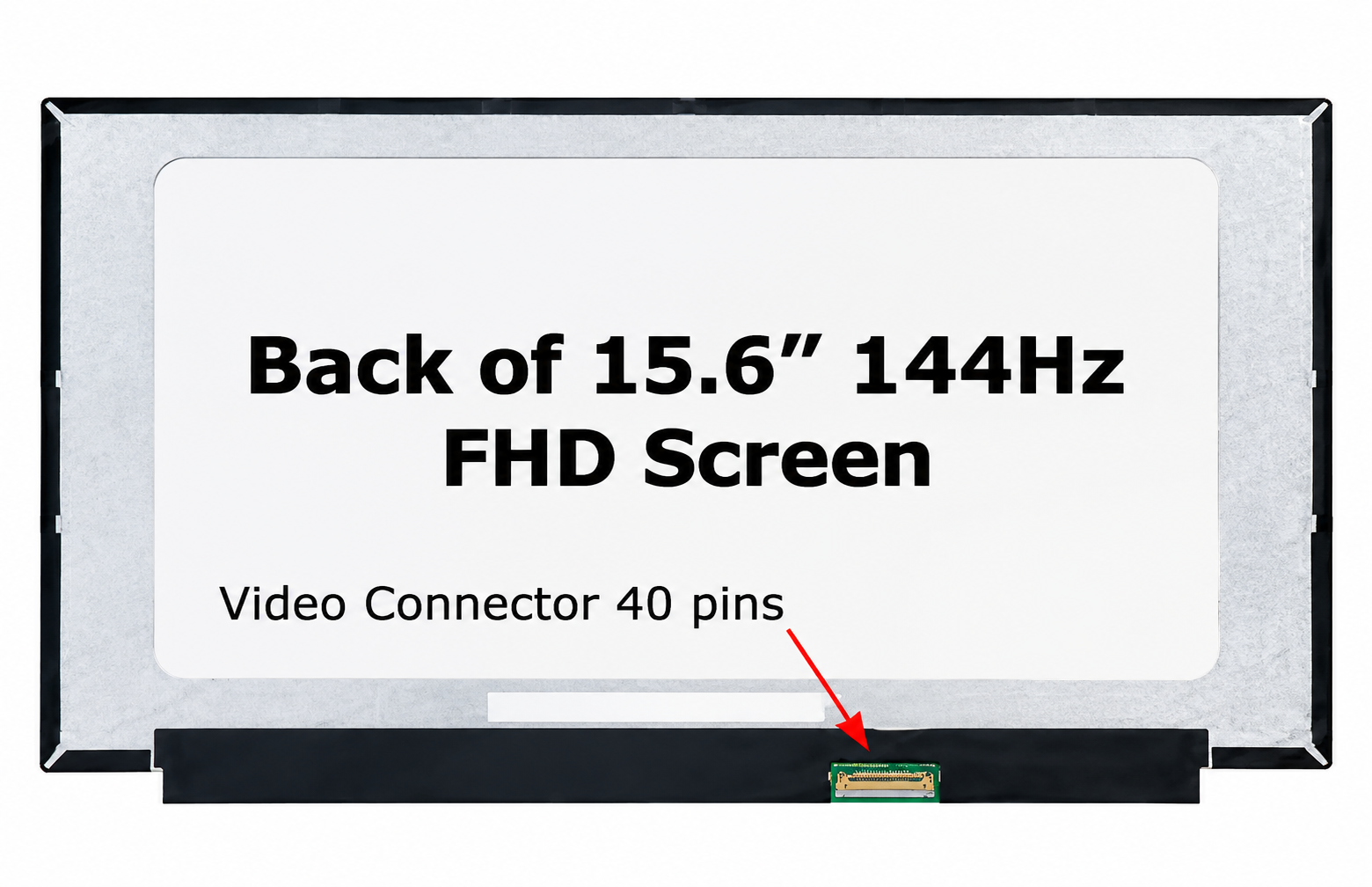

Các mã này có cùng kích thước, độ phân giải Full HD, tần số quét 144Hz và dùng chung chân cắm eDP 40 pin:

• B156HAN08.4 144hz / B156HAN08.0 / B156HAN08.2 / B156HAN08.3 / B156HAN09.2 / B156HAN10.0 / B156HAN10.1

2. Các mã tương đương từ hãng khác (BOE, LG, Innolux, Panda)

• BOE: NE156FHM-NX6 / NV156FHM-N4K / NV156FHM-NX4

• LG Display: LP156WFG(SP)(P1) / LP156WFG(SP)(F2)

• Innolux / Chimei: N156HRA-GAA / N156HRA-GA1

• Panda / CEC: LM156LF1F02 / LM156LF2F01

• Các model laptop sử dụng mã màn hình này

  Mã linh kiện này thường xuất hiện dưới dạng màn hình gốc (OEM) hoặc màn hình thay thế tương thích cho các dòng máy sau:

  • Acer Nitro 5: Các phiên bản phổ biến như Acer Nitro AN515-55 / AN515-54 / AN515-44 / AN515-45 / AN515-56 / AN515-57 / AN515-58

  • Acer Aspire 7: Một số biến thể dùng màn hình 144Hz như dòng A715-76G

  • MSI: MSI Katana GF66, MSI Sword 15 (đời máy MS-1584 / MS-16R4)

  • ASUS / HP / Lenovo: Thường được các cửa hàng sửa chữa dùng làm linh kiện thay thế chung (cross-compatible) cho các dòng laptop sử dụng màn 15.6 inch slim 40-pin 144Hz có cùng kích thước và vị trí chân cáp

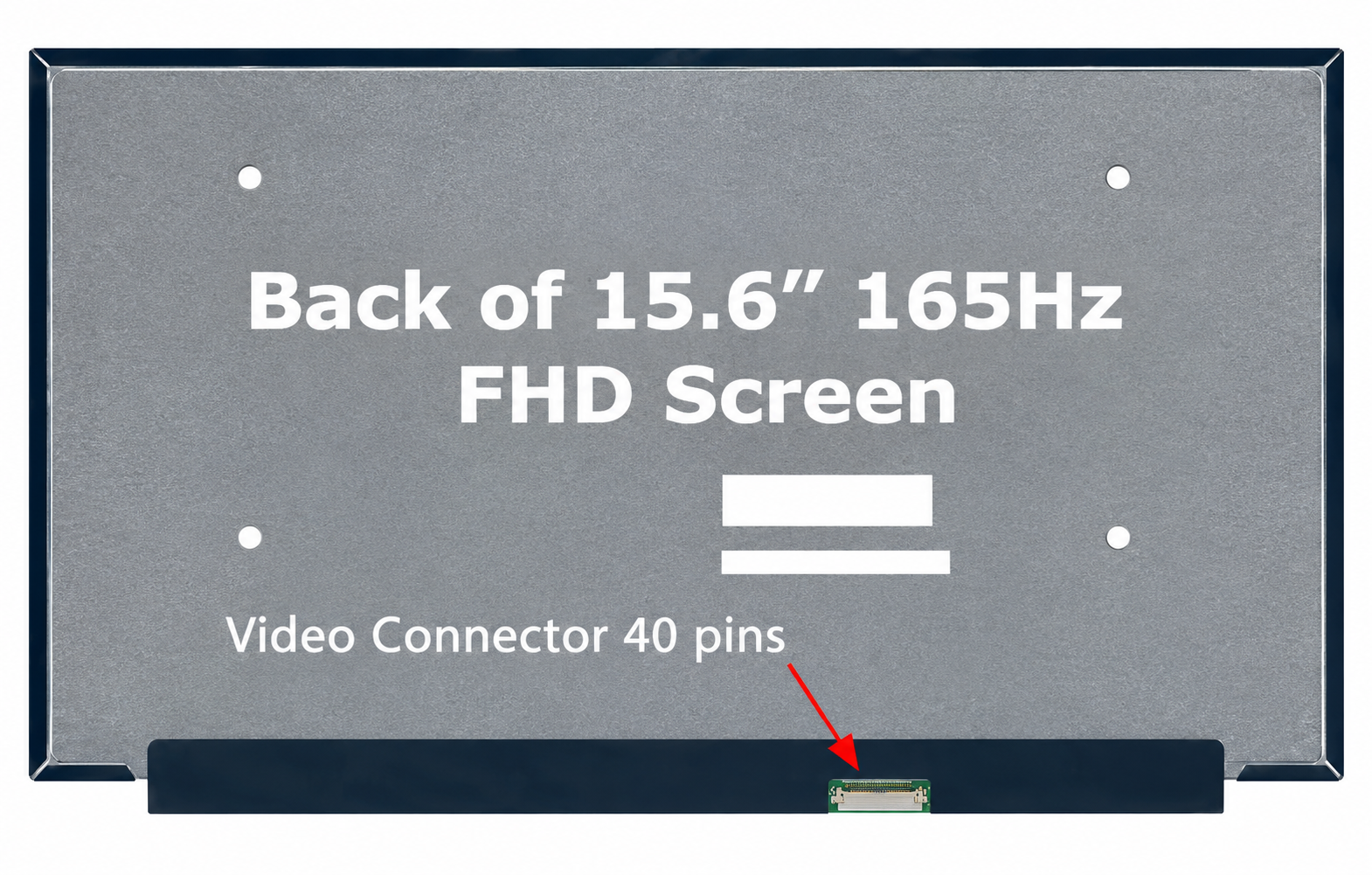

Các mã này có cùng kích thước, độ phân giải Full HD, tần số quét 165Hz và dùng chung chân cắm eDP 40 pin NV156FHM-NY0 :

1. Mã màn hình tương đương từ cùng nhà sản xuất BOE

Các phiên bản cùng chuỗi series của BOE có chung thông số kỹ thuật và chân cắm:

• NV156FHM-NY8 (Phổ biến nhất, thường dùng chung mã thay thế hoàn hảo cho NY0)

• NV156FHM-NY5

• NV156FHM-NY6

• NV156FHM-NY7

• NV156FHM-NY9

2. Mã tương đương từ các hãng khác (LG, AUO, Innolux)

Bạn hoàn toàn có thể thay thế bằng màn hình của hãng khác miễn là đảm bảo đúng chuẩn 40-pin eDP, FHD, 165Hz:

• LP156WFG-SPT3 (do hãng LG Display sản xuất)

• B156HAN12.H (do hãng AU Optronics - AUO sản xuất)

• N156HCE-GN1 (do hãng Innolux sản xuất)

• NE156FHM-NXA

• 3. Mã Part Number của hãng Lenovo (FRU / Part ID)

  Nếu bạn đang tìm màn hình cho các dòng máy Lenovo (như Lenovo Legion 5, Legion S7) vốn sử dụng mã gốc NV156FHM-NY0, bạn có thể tìm theo các mã part quản lý của Lenovo:

  • 5D11B36357

  • 5D11D69629

  • 5D11J12408

  • sd11d08012

• Các dòng Laptop tương thích chính

  • Lenovo:

    • Legion Series: Lenovo Legion 5 (các mã như 5-15ACH6 loại Type 82JW, Legion 5-15ITH6 loại Type 82JK), Legion S7 (Legion S7-15ACH6 Type 82K8), Legion 5 15IAH7H.

    • IdeaPad Gaming Series: Lenovo IdeaPad Gaming 3-15IHU6 (mã 82K1)

  • Acer:

    • Acer Predator Helios 300 (mã PH315-55).

    • Acer Nitro (mã AN515-58).

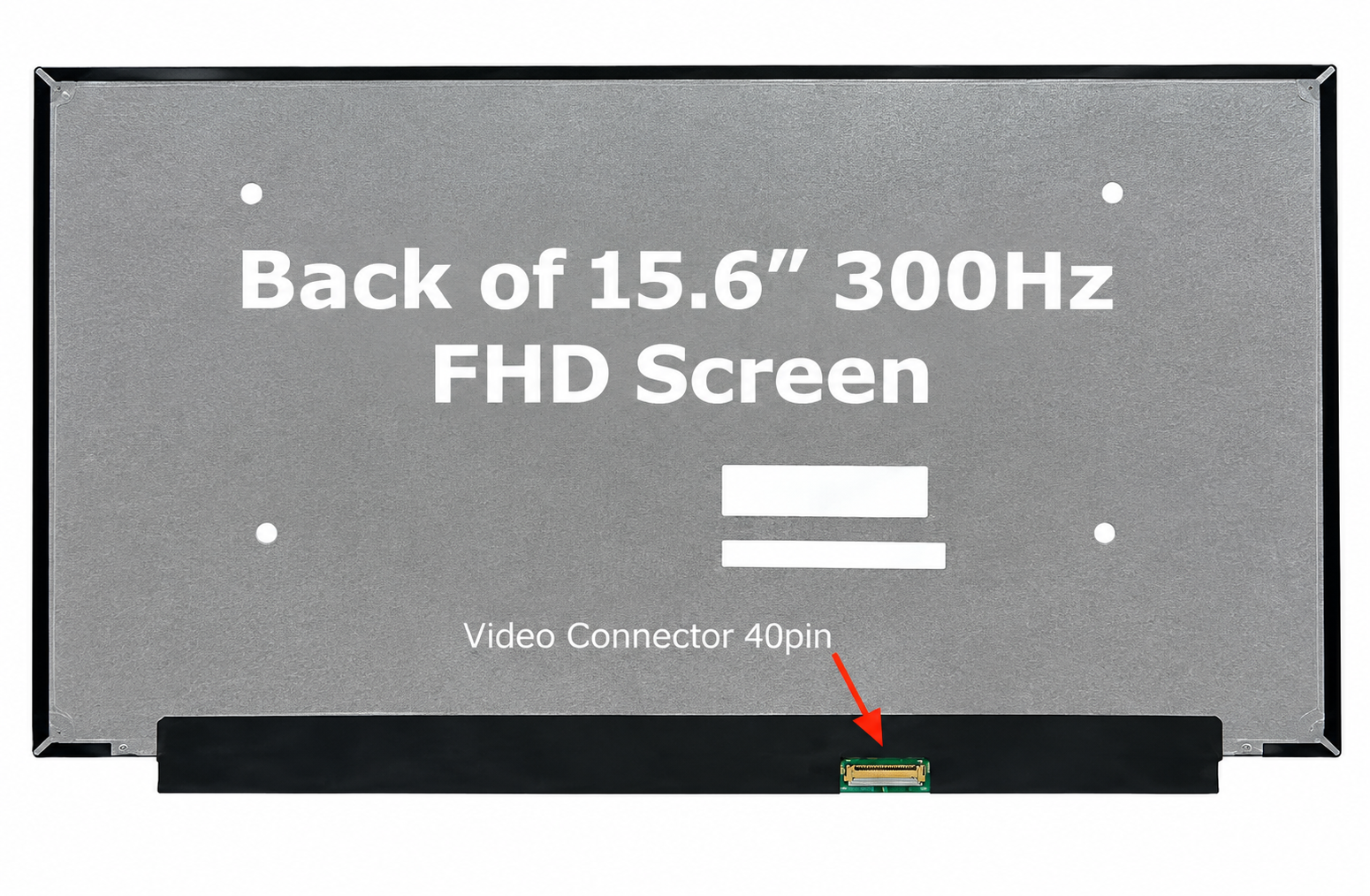

1. Model tương thích tương đương hoàn toàn (Cùng thông số 300Hz) LQ156M1JW25

Đây là các mã màn hình có cùng kích thước, độ phân giải, chuẩn chân cắm 40-pin và đạt tần số quét 300Hz:

• SHP152C (Đây chính là mã định danh phần cứng - Hardware ID của chính dòng màn LQ156M1JW25).

• LQ156M1JW17

• LQ156M1JW18

• LQ156M1JW23

2. Model tương thích có thể thay thế (Nhưng khác tần số quét: 240Hz)

Các mã này hoàn toàn trùng khớp về mặt vật lý (kích thước viền mỏng ko tai, chân cắm 40-pin nhỏ bottom-right) nhưng chạy ở tần số quét 240Hz. Chúng thường được các kỹ thuật viên dùng làm giải pháp thay thế linh hoạt cho nhau:

• LQ156M1JW03

• LQ156M1JW04

• LQ156M1JW07

• LQ156M1JW06

• LQ156M1JW09

• LQ156M1JW26

• NE156FHM-NZ1 (Do hãng BOE sản xuất, cùng form 40-pin 240Hz).

• ASUS ROG Strix G15 series: G512, G513 (ví dụ G513QY), G532, G533.

• Ngoài ra, mã màn hình này còn có khả năng tương thích chuẩn kích thước, độ phân giải và cáp 40-pin eDP với nhiều dòng laptop gaming 15.6 inch khác của các hãng như Acer, HP, Dell, Lenovo, MSI sử dụng màn hình tần số quét cao 300Hz cùng thông số kỹ thuật tương đương

•

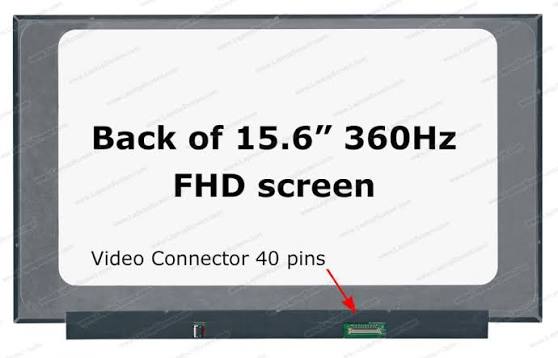

1. Các mã tương đương cùng phân khúc (Full HD - 360Hz - 40 pin)

Đây là các mã có cùng độ phân giải và tần số quét cao nhất, thường xuất hiện trên các dòng laptop gaming cao cấp như Razer Blade 15, Alienware m15 R5/R6, MSI Stealth GS66:

• NE156FHM-NZ4 (Cùng thuộc BOE)

• B156HAN12.5 (Hãng AUO sản xuất)

• TL156VDXP02

• LQ156M1JW30 (Hãng Sharp sản xuất)

2. Các mã tương thích ngược (Hạ cấp tần số quét từ 360Hz xuống 300Hz / 240Hz)

Do có cùng chung kích thước, độ phân giải Full HD và quan trọng nhất là chân cáp 40-pin cùng kích thước, mã này cũng có thể lắp vừa và thay thế cho các mã màn hình sau (nhưng tần số quét gốc của chúng thấp hơn):

• LQ156M1JW03 / LQ156M1JW09 / LQ156M1JW25 (Màn hình Sharp 240Hz / 300Hz)

• B156HAN12.0 (Màn hình AUO)

• NE156FHM-NZ1 / NE156FHM-NZ2 (Màn hình BOE)

• Dell / Alienware:

  • Dell Alienware m15 Ryzen Edition R5

  • Dell Alienware m15 R6

  • Dell G7 7500

• MSI:

  • MSI Vector GP66 (dòng dùng mã vỏ MS-1545)

• ASUS:

  • ASUS ROG Strix G15 (ví dụ các model như G512L)

  • ASUS TUF Gaming (như FX506HM)

• Acer:

  • Acer Nitro 5 (phiên bản AN515-45 cấu hình màn hình 360Hz)

  •

Thông số kỹ thuật

Lưu ý khi chọn hoặc thay thế

Khi tiến hành chọn mua hoặc thay thế màn hình LCD 15.6 inch 40P FHD IPS Full Viền, quý khách hàng cần đối chiếu kỹ các thông số kỹ thuật sau để đảm bảo tính tương thích tuyệt đối với thiết bị:

• Chuẩn kết nối: Phải chính xác là loại 40 chân (40pin eDP). Không tương thích với các dòng máy sử dụng cáp màn hình 30 chân (30pin).

• Tần số quét: Lựa chọn đúng phiên bản tần số quét tương thích với khả năng hỗ trợ của card đồ họa và cáp tín hiệu của laptop (gồm các tùy chọn 144Hz, 165Hz, 300Hz, hoặc 360Hz).

• Mã màn hình: Đối chiếu mã màn hình gốc của máy với các mã tương thích được liệt kê như B156HAN08.4, NV156FHM-NY0, LQ156M1JW25, NE156FHM-NZ3 để đảm bảo vừa vặn về mặt cơ học và khớp tín hiệu điều khiển.
