Màn hình laptop 16 inch 40pin eDP Gaming - B160QAN01.0 - NE160QDM-NY1

LCD 16.0 40P board gập

Màn hình laptop LCD 16.0 inch 40P board gập là linh kiện thay thế cao cấp chuyên dụng cho các dòng laptop gaming và máy trạm cấu hình cao. Với thiết kế board mạch gập đặc trưng, sản phẩm giúp tối ưu không gian lắp đặt bên trong khung viền mỏng của các thế hệ laptop hiện đại, mang lại hiệu suất hiển thị vượt trội và độ ổn định lâu dài.

Sản phẩm được sản xuất bởi thương hiệu BoE, đáp ứng các tiêu chuẩn khắt khe về chất lượng hiển thị. Tùy theo nhu cầu sử dụng thực tế, người dùng có thể lựa chọn giữa các phiên bản cấu hình tối ưu cho công việc đồ họa chi tiết hoặc trải nghiệm mượt mà khi chơi game tần số quét cao.

Model / thiết bị tương thích

Màn hình B160QAN01.0 (mã gốc của hãng AUO) có thông số kỹ thuật đặc trưng là kích thước 16.0 inch, tỷ lệ 16:10, độ phân giải 3K / UHD (3072x1920), tần số quét 60Hz, chuẩn giao tiếp eDP 40 chân nhuyễn (Narrow, độ rộng chân cắm khoảng 21mm) và không hỗ trợ cảm ứng.

Mô hình này tương đương hoàn toàn và có thể thay thế chung với các mã part number (P/N) của các hãng sản xuất tấm nền khác nhau cũng như mã linh kiện chính hãng của Dell dưới đây:

1. Mã màn hình tương đương từ các nhà sản xuất tấm nền (BOE / AUO)

• NE160F8M-N41 (Do hãng BOE sản xuất, thường gặp nhất).

• NE160F8M-N42 (Mã tương đương từ BOE).

• B160QAN01.H (Mã biến thể của AUO).

• B160QAN01.R (Mã biến thể của AUO).

• Các hậu tố số hiệu lô sản xuất của AUO như: B160QAN01.0 HW0A, B160QAN01.0 HW1A

2. Mã Part Number (P/N) chính hãng của Dell (Dell Fru/DPN)

Do tấm nền này được trang bị phổ biến trên dòng laptop Dell Inspiron 16 Plus (7610 / 7620), Dell định danh linh kiện này qua các mã quản lý riêng bao gồm: [1, 2, 3]

• 0XC0MJ (hoặc XC0MJ).

• 0NT09P (hoặc NT09P).

• 16KVD.

• Mã gói linh kiện: 391-BGCE

Các model máy sử dụng phổ biến nhất

• Dell Inspiron 16 Plus 7610

• Dell Inspiron 16 Plus 7620

• Acer ConceptD 5 CN516-72

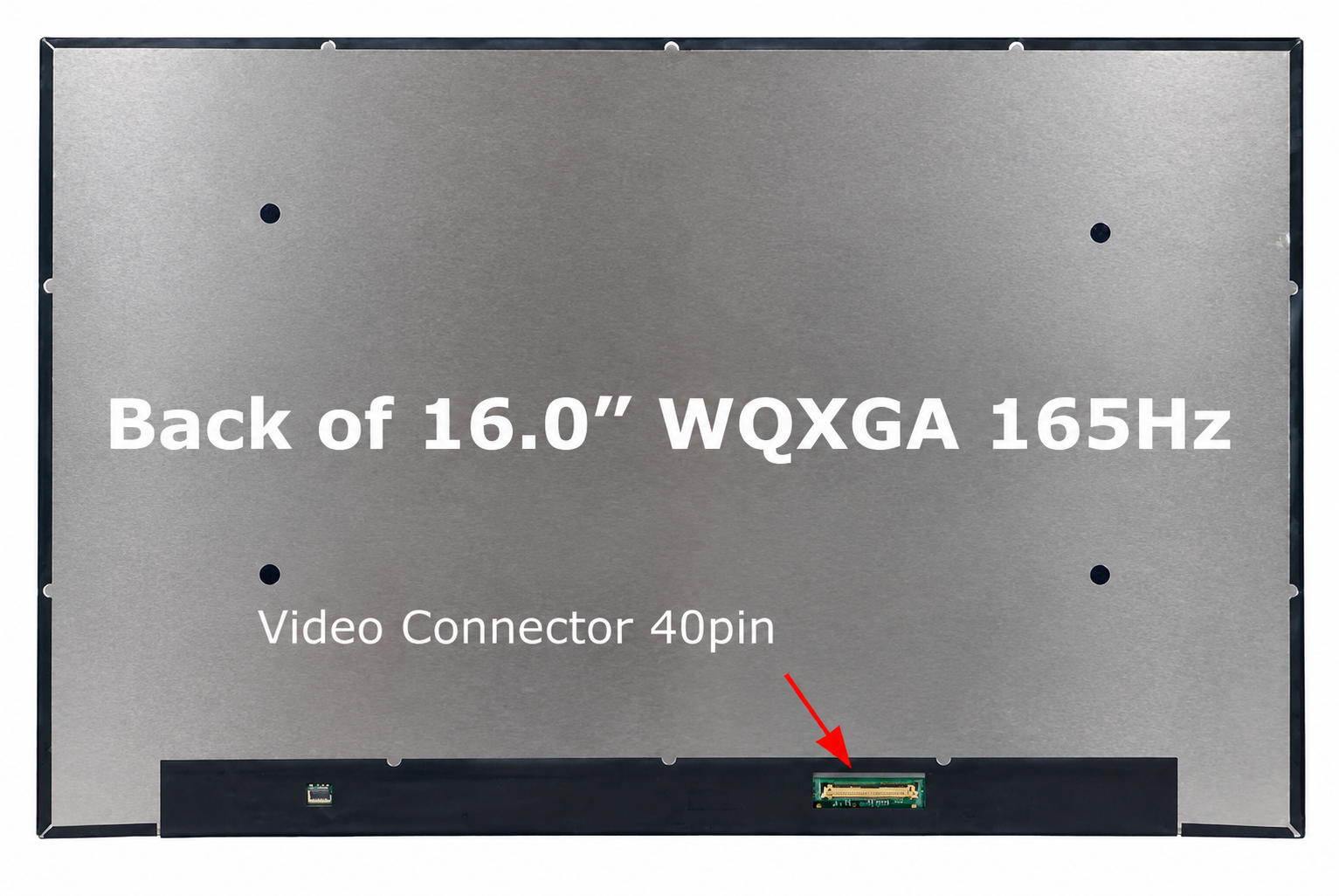

Màn hình NE160QDM-NY1 (được sản xuất bởi hãng BOE) là tấm nền IPS cao cấp kích thước 16.0 inch, độ phân giải WQXGA (2560x1600) tỉ lệ 16:10, tần số quét 165Hz và sử dụng cáp tín hiệu eDP 40 chân (40 pins).

Tùy thuộc vào nhà sản xuất laptop (Lenovo, Acer, Asus, HP...), model này tương đương với các mã part number từ nhà máy hoặc mã quản lý linh kiện (FRU/Part hãng) sau:

1. Mã Model tương đương trực tiếp (Từ các hãng sản xuất màn hình khác)

Các mã này có cùng kích thước, độ phân giải, số chân cáp và tai bắt ốc (hoặc không tai), có thể thay thế hoàn hảo cho nhau:

• MNG007DA1-1 / MNG007DA1-6 / MNG007DA1-8 / MNG007DA1-E (Hãng CSOT)

• B160QAN02.Q (Hãng AUO)

• NE160QDM-NY3

• NE160QDM-NX1 (Cần kiểm tra kỹ viền và tai bắt ốc tùy theo dòng máy)

• NE160QDM-NYC

2. Mã Part Number của hãng Laptop (Dùng chung màn này)

Dành cho laptop Lenovo (Dòng Legion 5 Pro 16", IdeaPad Gaming 3 16"):
Lenovo thường quản lý màn hình này qua các mã FRU Part sau:

• 5D11C72402 / 5D11C72400

• 5D11H29621 / 5D11H29622 / 5D11H29623

• 5D11A40587 / 5D11A40589

• 5D11D72085 / 5D11D72091

• 5D11G02316

• 5D11E73257 / 5D11E73250 / 5D11E73259

• SD11D69632 / 5D11D69633

Dành cho laptop Acer (Dòng Predator Triton 500 SE...):

• KL.1600W.001

• Màn gốc đi theo các model máy mã PT516-51S và PT516-52S

Các dòng máy tương thích phổ biến

• Lenovo: Ideapad Gaming 3, Legion 5 Pro và một số mã linh kiện thay thế chính hãng của Lenovo.

• HP: Dòng Pavilion Plus, ProBook (như các model 16-ab, 460 G11).

• Acer, Asus, Dell:

Thông số kỹ thuật

Lưu ý khi chọn hoặc thay thế

Khi tiến hành chọn mua hoặc thay thế màn hình LCD 16.0 40P board gập, quý khách cần đối chiếu kỹ các thông số kỹ thuật sau để đảm bảo khả năng tương thích hoàn toàn:

• Chuẩn kết nối: Phải chính xác là chuẩn 40 chân (40pin eDP). Màn hình này không tương thích với các dòng máy sử dụng cáp tín hiệu 30 chân.

• Kiểu dáng board mạch: Thiết kế board gập đặc thù, cần kiểm tra không gian bẹ cáp và khung xương máy cũ để lắp đặt vừa vặn.

• Phiên bản độ phân giải và tần số quét: Xác định đúng nhu cầu và khả năng hỗ trợ của card đồ họa trên máy để chọn giữa phiên bản 3K 60Hz (phù hợp làm việc, đồ họa sắc nét) hoặc 2K 165Hz (tối ưu cho game chuyển động nhanh).

• Mã màn hình gốc: Đối chiếu trực tiếp với các mã linh kiện gốc như B160QAN01.0 hoặc NE160QDM-NY1 để đảm bảo độ tương thích tốt nhất.
